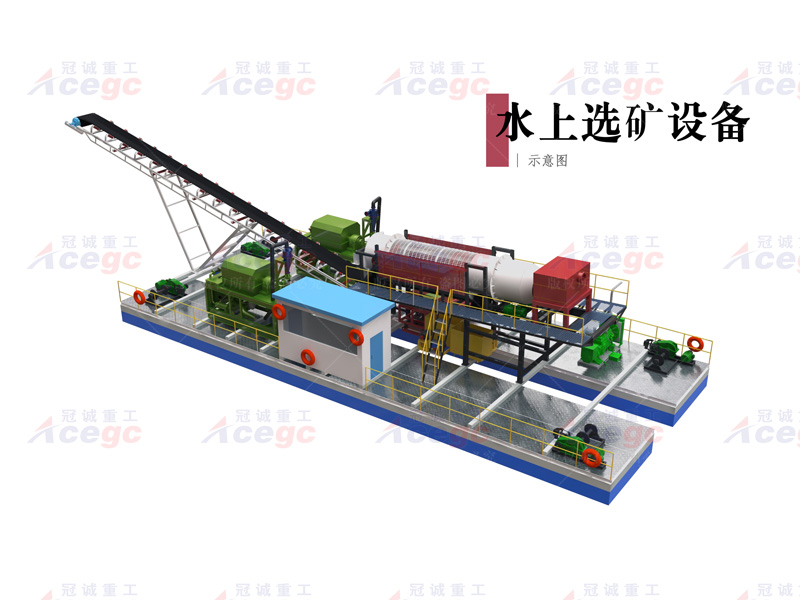

150-200 m3/h组合式水上选矿淘金船
150-200 m3/h组合式水上选矿淘金船技术参数&报价清单
|
名称 |
规格 |
数量 |
功率 |
备注 |
|
浮体 |
总长度约23米，单宽3.6米（1.8+1.8组合），高0.91米；面板4mm花纹板，底板、侧板6mm |
1套 |
- |
|
|
锚绳卷扬机 |
主锚350#减速机+5.5KW电机 |
1套 |
|
|
|
锚绳卷扬机 |
副锚 250#减速机+3KW电机 |
4套 |
|
|
|
进料缓冲箱 |
|
1套 |
- |
|
|
滚筒筛 |
筛体内径1.5米，净筛网长度3.6米，筛体总长度约7.3米； |
1套 |
|
|
|
振动溜槽 |
规格：1200*4500 |
1台 |
|
|
|
废料杆 |
B1000*19m，双层桁架结构 |
1套 |
|
|
|
离心机 |
1200#卧式全自动排矿离心机 |
2台 |
|
|
|
离心水泵 |
15KW，流量150m3/h |
1台 |
|
|
|
沙泵&料箱 |
4寸沙泵+15KW电机+料箱 |
2套 |
|
离心机供料 |
|
控制柜 |
内部开关品牌：德力西或正泰 |
1套 |
- |
|
|
发电机组 |
250KW康明斯或玉柴动力 |
1台 |
- |
|
|
总用电功率 |
总装机功率：KW |
|||
|
出厂价格 |
￥：15053659999来电索要元（含发电机组，不含税与运费，税率13%） |
|||

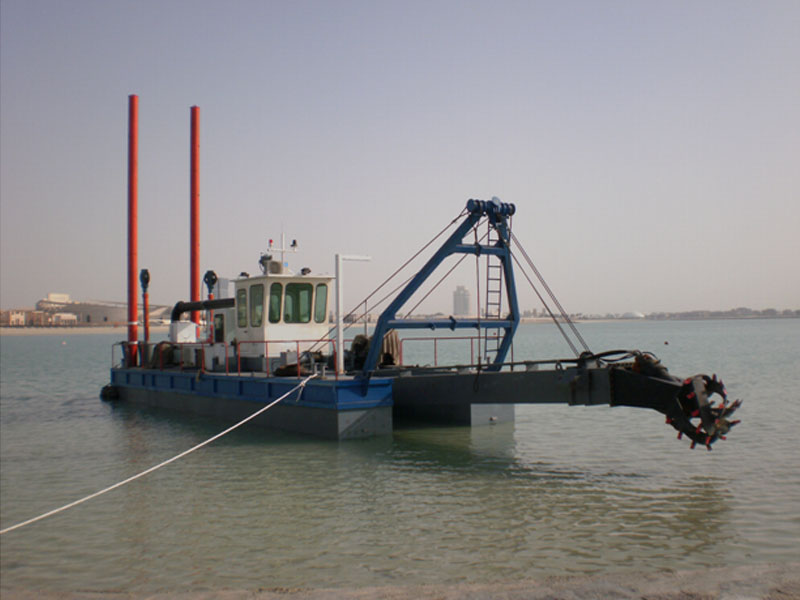

绞吸式挖泥船技术参数&报价清单
|
YK-CSD200P 技术规范 |
|||
|
No. |
Item |
Description |
Remark |
|
1. |
主要参数 |
||
|
|
(1). 总长 |
31m |
|
|
(2). 浮体长 |
23.5m |
|
|
|
(3). 主机舱长度 |
10.m |
|
|
|
(4). 型宽 |
5.2m |
|
|
|
(5). 型深 |
1.6m |
|
|
|
(6). 平均吃水 |
1.0m |
|
|
|
(7). 挖深 |
15m |
水面以下 |
|
|
(8). 最大排送距离 |
1000m |
|
|
|
(9). 泥泵清水流量 |
900m³/h |
|
|
|
(10). 桥架吸管直径 |
350mm |
Out Diameter |
|
|
(11). 机舱排管直径 |
300mm |
Out Diameter |
|
|
|
|
|
|
|
2. |
主机舱 |
||
|
|
(1). 尺寸 |
10.m*2.2m*1.5m |
|
|
(2). 底板厚度 |
10mm |
ccsb船用钢板 |
|
|
(3). 侧板厚度 |
8mm |
CCSB 船用钢板 |
|
|
(4). 前后板厚度 |
14mm |
CCSB 船用钢板 |
|
|
|
|
|
|
|
3. |
侧浮体 |
||
|
|
(1). 尺寸 |
23.5m*1.5m*1.5m |
|
|
(2). 底板厚度 |
6mm |
|
|
|
(3). 侧板厚度 |
6mm |
|
|
|
(4). 前后板厚度 |
6mm |
|
|
|
|
|
|
|
|
4. |
主柴油机 |
|
驱动泥泵 |
|
|
(1). 品牌 |
潍柴 |
|
|
(2). 型号 |
6160 |
船机 |
|
|
(3). 功率和转速 |
330Kw @ 1000 rmp |
|
|
|
(4). 油耗 |
40L/h |
|
|
|
(5). 冷却方式 |
水冷 |
|
|
|
|
|
|
|
|
6. |
轴带发电机 |
||
|
|
(1). 品牌 |
16kw |
|
|
|
|
|
|
|
|
|
|
|
|
7. |
备用发电机组 |
||
|
|
(1). 品牌 |
潍柴 |
|
|
(2). 功率和转速 |
24Kw |
|
|
|
(3). 油耗 |
4L/h |
|
|
|
(4). 冷却方式 |
水冷 |
|
|
|
(5). 输出电压 |
220/380V |
|
|
|
|
|
|
|
|
8. |
挖泥泵 |
||
|
|
(1). 品牌 |
石家庄 |
|
|
(2). 型号 |
200G-G |
|
|
|
(3). 泵进口直径 |
250mm |
|
|
|
(4). 泵出口直径 |
200mm |
|
|
|
(5). 扬程 |
50m |
|
|
|
(6). 泵转速 |
1000rpm |
浓度15% |
|
|
(7). 泵流量 |
900m³/h |
|
|
|
|
|
|
|
|
9. |
齿轮箱 |
||
|
|
(1). 型号 |
FDL320 |
|
|
(2). 速比 |
1 : 1 |
|
|
|
|
|
|
|
|
10. |
绞刀 |
||
|
|
总成 |
液压马达+行星齿轮箱 |
|
|
绞刀功率 |
60kw |
|
|
|
刀圈直径 |
900mm |
|
|
|
绞刀直径 |
1000mm |
|
|
|
刀片数量 |
5片 |
高锰钢 |
|
|
刀齿数量 |
33支 |
高强度合金 |
|
|
绞刀转速 |
30rpm |
|
|
|
|
|
|
|
|
11. |
桥架绞车 |
||
|
|
绞车品牌 |
新宏 |
意大利合资品牌 |
|
第一层拉力 |
4Ton |
|
|
|
钢丝绳直径 |
18mm |
|
|
|
绳容量 |
120m |
|
|
|
绳速 |
0-20m/min |
|
|
|
|
|
|
|
|
12. |
横移绞车液压驱动 |
||
|
|
绞车马达品牌 |
意宁 |
|
|
第一层拉力 |
4Ton |
|
|
|
钢丝绳直径 |
16mm |
|
|
|
绳容量 |
120m |
|
|
|
绳速 |
0-20m/min |
|
|
|
数量 |
2 台 |
|
|
|
|
|
|
|
|
13 |
固定桩 |
||
|
|
长度 |
18m |
|
|
直径 |
377mm |
|
|
|
重量 |
2400Kg |
|
|
|
|
|||
|
14 |
液压油缸 |
||
|
|
油缸行程 |
2.0m |
|
|
油缸直径 |
140mm |
|
|
|
工作压力 |
16Mpa |
|
|
|
油缸行进速度 |
0.2m/s |
|
|
|
|
|||
|
15. |
驾驶室 |
||
|
|
(1). 控制台 |
控制全设备挖泥动作，监视发动机等设备的运转状况。 |
|
|
(2). 可调节座椅 |
驾驶员座椅 |
|
|
|
(3). 空调 |
一台 |
|
|
|
|
|||
|
16. |
液压系统 |
||
|
|
A. 简介 |
液压系统为桥架绞车，横移绞车，绞刀头和固定桩油缸提供动力。 |
|
|
B. 液压马达 |
液压马达来自意大利合资品牌意宁，优异的性能和使用寿命 |
||
|
C. Hydraulic Pump |
南京 |
||
|
|
|||
|
17. |
喷漆防锈 |
||
|
|
简介 |
焊接之前，所有的钢板做喷砂处理。使用优质专业的舶防锈漆。3-4层喷漆，水线下最小厚度400微米。 |
|
|
|
|||
|
18. |
电气系统 |
|
|
|
|
简介 |
所有电器元件采用国内外知名品牌如欧姆龙，正泰等。配备过载保护来确保电路安全。使用船舶专用防水电缆电线。 |
|
|
19. |
通讯系统 |
||
|
|
(1). 礠罗京 |
配备 |
|
|
(2). 甚高频 |
配备 |
|
|
|
20. |
出厂价格（不含管线） |
￥万元（不含税与运费，税率13%） |
|

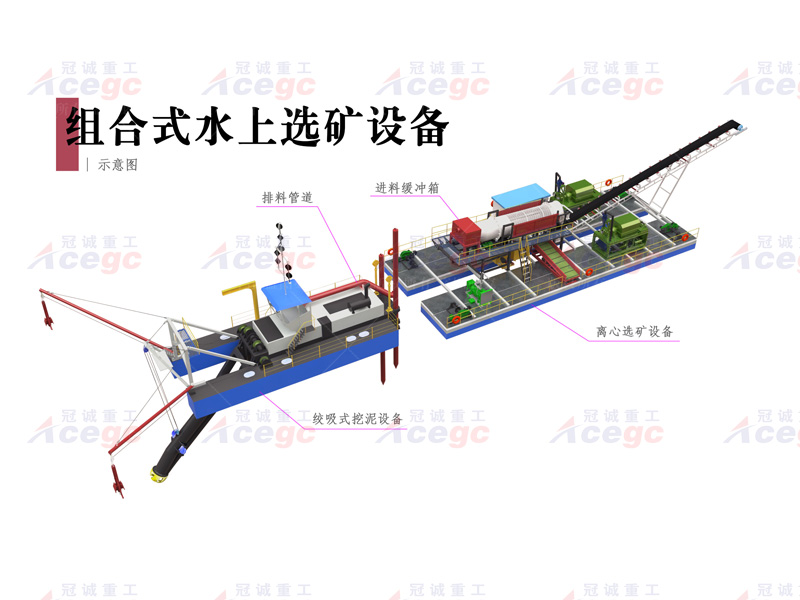

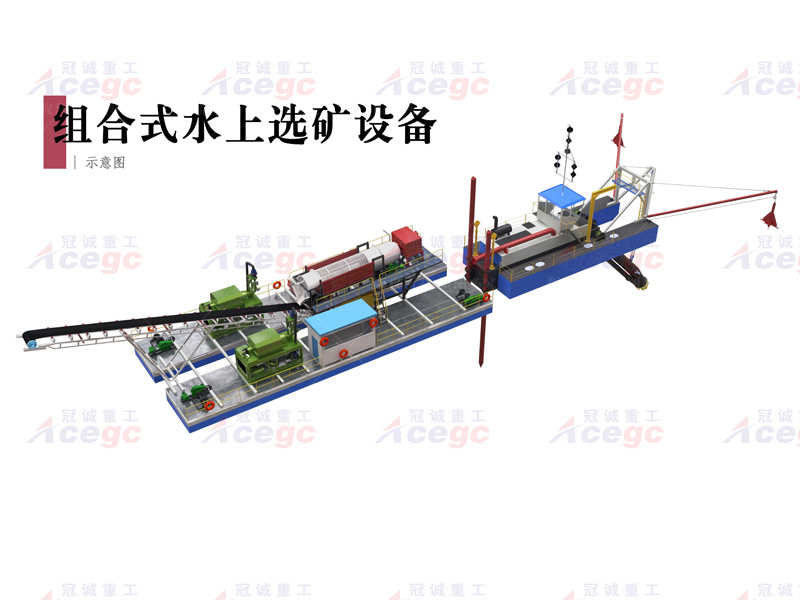

150-200 m3/h组合式水上选矿淘金船合计出厂价格
|
名称 |
规格 |
数量 |
单价/万元 |
总价/万元 |
|
水上离心选矿设备 |
|
1套 |
|
|
|
水上绞吸挖泥设备 |
|
1套 |
|
|
|
合计出厂价格 |
￥：万元（不含税与运费，税率13%） |
|||
