自动洗选淘金船-沙金自动洗选机组在淘金船上的应用

沙金自动洗选机又名沙金挡边皮带机，是近年来新出现的一种淘金机械，它以工作量大、对环境条件要求低、自动化、空间占用少、能耗低、净选率高等优点，一经出现，即被淘金船、旱地移动式淘金机等淘金机械作为淘金系统广泛应用。
自动洗选淘金船设备组成：
沙金自动洗选机由挡边皮带、机架、托辊、驱动轮、从动轮、动力等部分组成。
自动洗选淘金船设备原理：

沙金自动洗选机是倾斜安装于淘金机械的淘金部位，安装角度为7-9°（因为原矿物料颗粒的大小、水量大小的不同，安装角度略有不同，实际角度以不淤槽为准）。工作时，自动洗选机逆水流方向转动，矿浆均匀流经槽体，由于比重的不同，比重小的沙子等在矿浆的上层，由水冲走，比重大的金等重砂沉降于矿浆底层——洗金机皮带表面，被旋转着带到重砂收集槽。

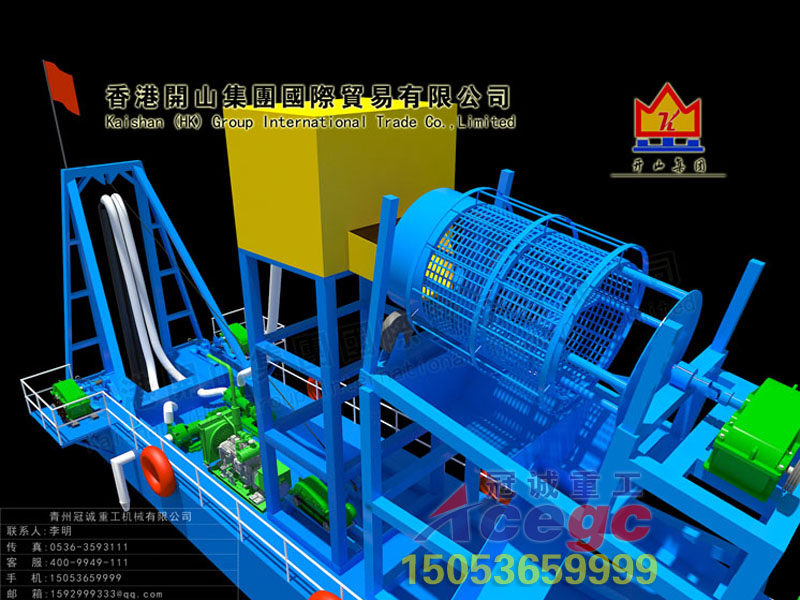

自动洗选淘金船

冠诚重工自动洗选淘金船浮体面板采用CCSB厚度5mm专用船板。浮体边板、底板、侧板用CCSB 厚度6mm专用船板焊接而成。浮体侧板顶部用16#国标槽钢与上面板连接。内部骨架采用14#、10#国标槽钢与63*40*6不等边角铁焊接而成，每间隔600mm为一层骨架，骨架与骨架采用槽钢与不等边角铁间隔出现，骨架与骨架之间用14#国标槽钢连接，保证浮体的强度。浮体采用分体式设计制造，连接处采用M18高强度螺栓连接。
料斗采用8毫米Q235钢板焊接。
方架采用20# H钢焊接而成，爬梯采用100*63*6不等边角铁与63*63*5角铁焊接而成。
斜架采用16#、12#国标槽钢与63*63*4角铁焊接而成
水下大臂采用20b加厚工字钢与14#国标槽钢焊接而成，中间采用10#槽钢作为支撑，保证大臂的强度。
五角轮边板采用30mmQ235钢板数控下料。内部连接板采用30mm钢板焊接而成，并且内部连接板与边板互留槽口，插入槽口以后焊接。水下五角轮的主轴采用Ø140 45#钢加工而成。
四脚轮边板采用30mm Q235钢板数控下料。主轴采用Ø220 45#钢加工而成，主轴外部加套，采用热胀冷缩原理与主轴自然抱死，然后套与边板焊接，避免因为焊接过程中温度过高对主轴材质产生影响。内部连接板使用30mm钢板，内层外加30mm加强版，保证强度。连接板与边板互留槽口，对接好之后焊接。
挖斗底板采用8毫米钢板，围板采用12毫米钢板，斗唇采用20毫米锰钢
链条采用锻打（调质），铸造（调质），汽车弹簧弓板毛坯焊接（调质）。以上三种材质客户自选。
