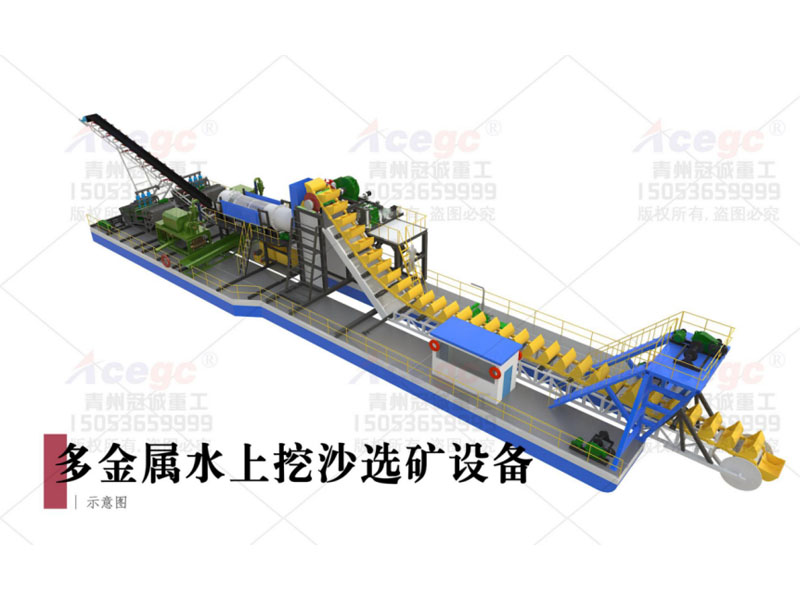

多金属矿选矿淘金船
下挖深度13-15米 水上挖沙选金设备 处理量：200 m3/h(300-400吨/时) 金|银|锆|铅锌|钽铌|钨|锡|钯|铱|铑|等贵金属矿适用。

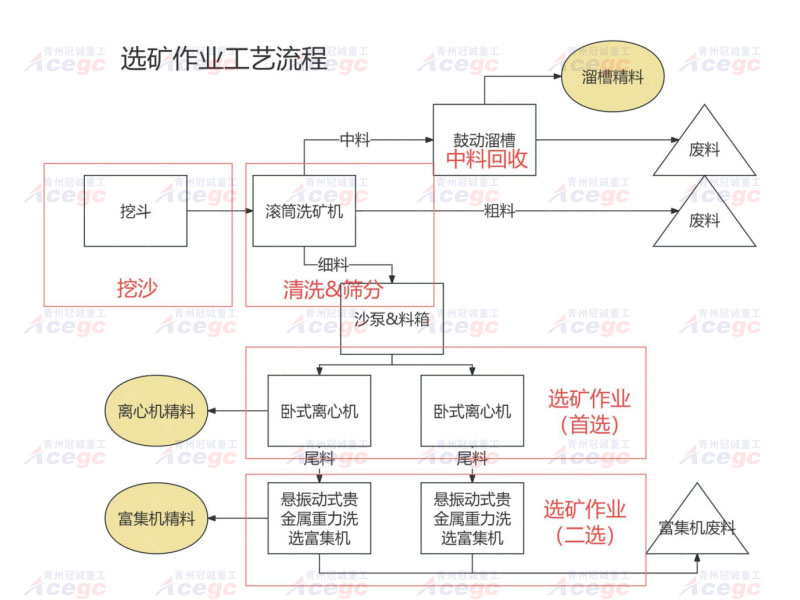

多金属矿选矿淘金船流程概述：
原料通过挖斗送入滚筒洗矿机内进行清洗并且筛选分级为：细料、中料与废料三种规格。
废料直接通过输送机排出至废料区域；
中料通过一台鼓动溜槽进行回收，回收后尾料排出；
细料排入料箱内，由沙泵送入两台卧式全自动排矿离心机内进行选矿作业，精料在到达预设定的工作时间后会自动排出；尾料通过沙泵送入两台悬振动式贵金属重力洗选富集机内进行二次回收，回收的精料由头部溜槽排出，尾料排出至废料区域。
多金属矿选矿淘金船技术参数&报价清单
|
名称 |
规格 |
数量 |
功率 |
备注 |
|
浮体 |
总长度约35.4米，单宽2米，高1.26米；面板4mm花纹板，底板、侧板6mm |
1套 |
|
|
|
龙门架 |
|
1套 |
|
|
|
方架&斜架 |
主架200X200H型钢，20#工字钢，方架高度约5.5米 |
1套 |
|
|
|
角轮 |
水上四角轮 |
1套 |
|
|
|
挖斗 |
边板厚度16mm，挖板10mm，唇板20mm厚耐磨锰钢板 |
73个 |
|
容积：约0.1立方 |
|
链条 |
链条厚度50mm，总厚度150mm，高度150mm |
146支 |
|
单重：约73KG |
|
链条轴销 |
Ø45mm圆钢 |
292支 |
- |
|
|
大臂 |
水上、水下两节臂 |
1套 |
- |
|
|
四角轮动力 |
1000#减速机（铁壳焊接）+90KW电机 |
1套 |
90 |
|
|
大臂卷扬机 |
650#减速机+22KW电机 |
1套 |
22 |
|
|
锚绳卷扬机 |
主锚350#减速机+5.5KW电机 |
1套 |
5.5 |
|
|
锚绳卷扬机 |
副锚 250#减速机+3KW电机 |
4套 |
12 |
|
|
滚筒筛 |
筛体内径1.5米，净筛网长度3.6米，筛体总长度约7.3米； |
1套 |
22 |
|
|
鼓动溜槽 |
规格：1400*6000液压支撑翻盖 |
1台 |
5.5 |
|
|
废料杆 |
B1000*11.5m，双层桁架结构 |
1套 |
11 |
|
|
离心机 |
1200#卧式全自动排矿离心机 |
2台 |
43 |
|
|
悬振式贵金属重力洗选富集机 |
规格：B1600X5000 |
2台 |
9 |
|
|
离心水泵 |
15KW，流量150m3/h |
1台 |
15 |
|
|
沙泵&料箱 |
4寸沙泵+15KW电机+料箱 |
4套 |
60 |
离心机&富集机供料 |
|
控制柜 |
内部开关品牌：德力西或正泰 |
1套 |
- |
|
|
发电机组 |
400KW康明斯或玉柴动力 |
1台 |
- |
|
|
总用电功率 |
总装机功率：KW |
|||
|
出厂价格 |
￥：15053659999来电索要（含发电机组，不含税与运费，税率13%） |
|||
