水上挖沙选矿船单晶体金回收率90%以上
沙金选矿设备-下挖深度：8-10米 处理量：150-200 m3/h 回收率：单晶体金90%以上 水上挖沙选矿船

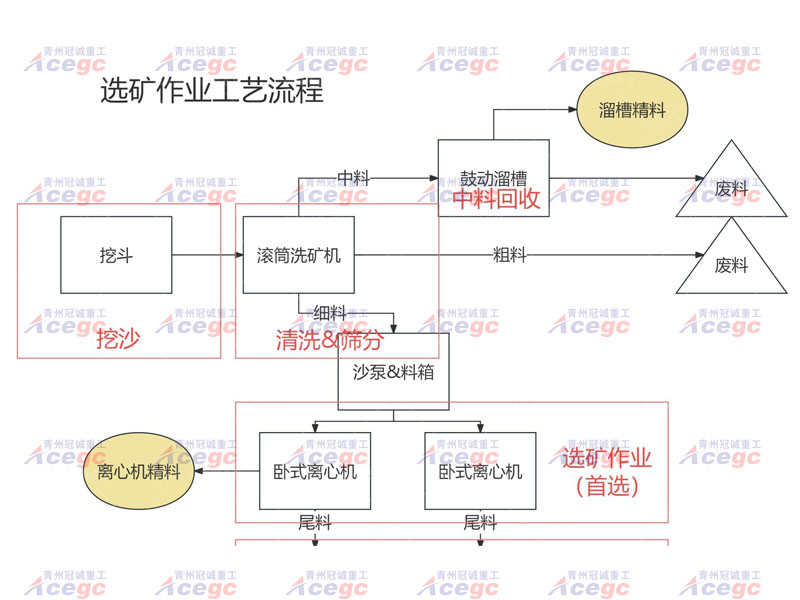

流程概述：
原料通过挖斗送入滚筒洗矿机内进行清洗并且筛选分级为：细料、中料与废料三种规格。
废料直接通过输送机排出至废料区域；
中料通过一台鼓动溜槽进行回收，回收后尾料排出；
细料排入料箱内，由沙泵送入两台卧式全自动排矿离心机内进行选矿作业，精料在到达预设定的工作时间后会自动排出；尾料排出至废料区域。
Part.1 沙金选矿设备-下挖深度：8-10米 处理量：150-200 m3/h 回收率：单晶体金90%以上 水上挖沙选矿船报价清单
总报价清单
|
序号 |
名称 |
规格 |
数量 |
单价/万元 |
总价/万元 |
备注 |
|
|
主设备 |
|
1套 |
|
|
含发电机组 |
|
|
配件 |
|
1套 |
|
|
|
|
|
精选设备 |
|
1套 |
|
|
|
|
|
黄金电解铸锭设备 |
|
1套 |
|
|
|
|
|
合计总价 |
￥：15053659999来电索要 |
||||
主设备技术参数
|
名称 |
规格 |
数量 |
功率 |
备注 |
|
浮体 |
总长度约31.3米，单宽2米，高1.26米；面板4mm花纹板，底板、侧板6mm |
1套 |
|
|
|
龙门架 |
|
1套 |
|
|
|
方架&斜架 |
主架200X200H型钢，20#工字钢，方架高度约5.5米 |
1套 |
|
|
|
角轮 |
水上四角轮 |
1套 |
|
|
|
挖斗 |
边板厚度16mm，挖板10mm，唇板20mm厚耐磨锰钢板 |
61个 |
|
容积：约0.1立方 |
|
链条 |
链条厚度50mm，总厚度150mm，高度150mm |
122支 |
|
单重：约73KG |
|
链条轴销 |
Ø45mm圆钢 |
244支 |
- |
|
|
大臂 |
水上、水下两节臂 |
1套 |
- |
|
|
四角轮动力 |
1000#减速机（铁壳焊接）+75KW电机 |
1套 |
75 |
|
|
大臂卷扬机 |
500#减速机+15KW电机 |
1套 |
15 |
|
|
锚绳卷扬机 |
主锚350#减速机+5.5KW电机 |
1套 |
5.5 |
|
|
锚绳卷扬机 |
副锚 250#减速机+3KW电机 |
4套 |
12 |
|
|
滚筒筛 |
1.滚筒筛双层结构，内径1.3米，外径1.6米，净筛网长度3米，筛体总长度约4.5米； |
1套 |
15 |
|
|
振动溜槽 |
规格：1500*4500 |
1台 |
3 |
|
|
废料杆 |
B600*7m，双层桁架结构 |
1套 |
5.5 |
|
|
离心机 |
1200#卧式全自动排矿离心机 |
2台 |
43 |
|
|
离心水泵 |
15KW，流量150m3/h |
1台 |
15 |
|
|
沙泵&料箱 |
4寸沙泵+15KW电机+料箱 |
2套 |
30 |
离心机供料 |
|
控制柜 |
内部开关品牌：德力西或正泰 |
1套 |
- |
|
|
发电机组 |
400KW玉柴 |
1台 |
- |
|
|
总用电功率 |
总装机功率：220KW |
|||
|
出厂价格 |
￥：15053659999来电索要（含发电机组，不含税与运费，税率13%） |
|||
配件&易损件清单（1年使用）
|
序号 |
名称 |
规格 |
单位 |
数量 |
单价 |
总价 |
备注 |
|
|
挖斗 |
|
个 |
16 |
|
|
|
|
|
链条 |
|
支 |
20 |
|
|
|
|
|
销轴&开口销 |
|
套 |
100 |
|
|
|
|
|
筛网 |
滚筒筛锰钢筛网 |
套 |
6 |
|
|
|
|
|
输送机皮带 |
B1000 |
米 |
42 |
|
|
|
|
|
三角带 |
全套设备 |
套 |
2 |
|
|
|
|
|
水下角轮固定座 |
|
套 |
1 |
|
|
|
|
|
边锚卷扬机 |
减速机250#电机3KW |
台 |
2 |
|
|
|
|
|
主锚卷扬机 |
减速机350#电机5.5KW |
台 |
1 |
|
|
|
|
|
大臂卷扬机 |
减速机500#电机11KW |
台 |
1 |
|
|
|
|
|
挖斗托轴 |
|
套 |
1 |
|
|
|
|
|
五角轮轴承 |
|
套 |
1 |
|
|
|
|
|
挖斗托轴轴承 |
|
套 |
1 |
|
|
|
|
|
龙门架滑轮轴承 |
|
套 |
1 |
|
|
|
|
|
滚筒筛轴承 |
|
套 |
1 |
|
|
|
|
|
振动溜槽轴承 |
|
套 |
1 |
|
|
|
|
|
离心机轴承 |
|
套 |
1 |
|
|
|
|
|
离心机转子 |
|
台 |
2 |
|
|
|
|
|
输送机改向滚筒轴承 |
|
套 |
1 |
|
|
|
|
|
收金草 |
13米/卷 |
卷 |
6 |
|
|
|
|
|
油封 |
|
套 |
2 |
|
|
|
|
|
沙泵 |
4寸 |
台 |
6 |
|
|
|
|
|
沙泵叶轮 |
4寸 |
个 |
48 |
|
|
|
|
|
沙泵输送管道 |
4寸 6米/支 |
支 |
4 |
|
|
|
|
|
离心机自动阀门 |
|
套 |
1 |
|
|
|
|
|
离心机PLC控制柜 |
|
台 |
1 |
|
|
|
|
|
离心机气路管 |
快速接头 |
盘 |
1 |
|
|
|
|
|
离心机空压机 |
3KW |
台 |
1 |
|
|
|
|
|
电机 |
滚筒筛15KW |
台 |
1 |
|
|
|
|
|
电机 |
离心机18.5KW |
台 |
1 |
|
|
|
|
|
电机 |
振动溜槽3KW |
台 |
3 |
|
|
|
|
|
电机 |
沙泵15KW |
台 |
2 |
|
|
|
|
|
电机 |
副锚3KW |
台 |
1 |
|
|
|
|
|
减速机 |
滚筒筛500# |
台 |
1 |
|
|
|
|
|
输送机电动滚筒 |
|
台 |
1 |
|
|
|
|
|
输送机短托带辊 |
|
支 |
20 |
|
|
|
|
|
输送机长托带辊 |
|
支 |
3 |
|
|
|
|
|
油丝绳主锚绳 |
|
米 |
400 |
|
|
|
|
|
油丝绳【边锚绳】 |
|
米 |
1000 |
|
|
|
|
|
油丝绳水下大臂 |
|
米 |
400 |
|
|
|
|
|
挖斗连接高强螺栓 |
|
套 |
500 |
|
|
|
|
|
螺栓紧固剂 |
|
瓶 |
30 |
|
|
|
|
|
柴油机三滤 |
|
套 |
30 |
|
|
|
|
|
离心泵 |
|
台 |
1 |
|
|
|
|
|
船机控制柜 |
|
台 |
1 |
|
|
|
|
|
合计 |
|
|
|
|
|
元 |
精选设备清单
|
名称 |
规格 |
数量 |
功率 |
单价 |
总价 |
备注 |
|
高频振筛 |
1200X2200 |
1台 |
1.5 |
|
|
|
|
6S摇床 |
3000*1620*1360 |
1台 |
1.1 |
|
|
|
|
混汞机 |
GC-1000*1600 |
1台 |
5.5 |
|
|
|
|
重砂汞膏分离器 |
|
1台 |
- |
|
|
|
|
蒸泵器 |
|
1台 |
- |
|
|
赠送 |
|
熔金炉 |
|
1台 |
5 |
|
|
|
|
总功率 |
约15KW |
|||||
|
出厂价格 |
￥：15053659999来电索要（不含税与运费） |
|||||
黄金电解铸锭设备
|
序号 |
设备名称 |
规格型号 |
单位 |
数量 |
备注 |
|
1 |
黄金电解机组 |
10kg/槽 |
|
1 |
一机三槽 |
|
2 |
造液系统 |
|
Set |
1 |
|
|
3 |
尾液净化系统 |
|
Set |
1 |
|
|
4 |
尾气吸收塔 |
¢700*3000 |
Set |
1 |
碱液喷淋吸收 |
|
5 |
防腐离心风机 |
3kw |
Set |
1 |
|
|
6 |
金粉洗涤槽 |
800*800*1000 |
Set |
1 |
|
|
7 |
金粉烘干箱 |
24kw |
Set |
1 |
|
|
8 |
出厂价格 |
￥：15053659999来电索要（不含税与运费，税率13%） |
|||
